晶體振蕩器可以在規定的溫度范圍之外工作嗎

晶體振蕩器會在規定的溫度范圍之外工作嗎？

簡單的說，可以工作，但是它會很復雜。

例如：如果晶體振蕩器的指定溫度范圍要求-20 to 70℃，那么它很可能在-40 to +85℃ 的溫度范圍內運行而不會出現任何問題，但是，它可能會超出其指定的穩定性。如果產品的應用場景只需要提供穩定的頻率輸出而不是準確的頻率，這可能沒什么影響。

以下是我司的一款SMD7050 50.000MHz晶體振蕩器，在-40 to 105℃溫度范圍內的測試結果。如圖所示，在-20 to +70℃的時候，，頻率漂移在±10ppm以內，在-40 to 85℃的溫度環境下，頻率漂移在±20ppm以內，在-40 to 105℃的溫度環境下，頻率漂移在±30ppm以內，如果溫度穩定性對您的系統至關重要，那么在規格范圍內運行是必要的。

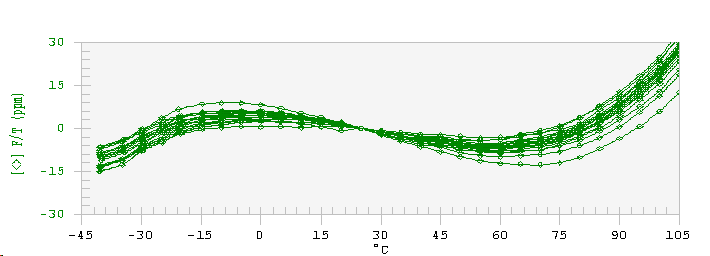

7C Series-50.000MHz 溫度曲線示意圖

出于其他原因，也不建議在其指定溫度范圍之外運行晶體或振蕩器。當在溫度-40℃或-105℃時增加可能導致更大的頻率漂移。另一種可能發生的現象是加速晶體老化，這會影響穩定性和頻率精度。

所以需要提前了解產品應用所需要的溫度范圍。如果您運行的設備超出規格，任何事情都可能發生。

星通時頻生產的系列晶體振蕩器產品，滿足民用級（-20 to 70℃）及工業級（-40 to 85℃），以及-40~105℃高溫的工作要求，參考如下：

×：不滿足    ▲：部分滿足   ?：滿足
